Sơ Đồ Hệ Thống Lọc Nước Sinh Hoạt – Hiểu Đúng Để Chọn Giải Pháp Xử Lý Nước Hiệu Quả
Một trong những yếu tố quan trọng quyết định hiệu quả của hệ thống lọc nước chính là sơ đồ hệ thống lọc nước sinh hoạt. Sơ đồ không chỉ thể hiện luồng xử lý và vị trí của các thiết bị, mà còn giúp người vận hành hiểu rõ nguyên lý hoạt động, từ đó tối ưu hiệu suất và tiết kiệm chi phí.
Tùy theo đặc tính nguồn nước (giếng khoan, nước máy hay nước mặt), sơ đồ hệ thống lọc nước sinh hoạt sẽ được thiết kế khác nhau để đảm bảo nước đầu ra đạt tiêu chuẩn QCVN 01-1:2024/BYT. Bài viết dưới đây sẽ giúp bạn hiểu chi tiết về cấu tạo, quy trình vận hành và những lưu ý khi lựa chọn sơ đồ lọc phù hợp.
Khái niệm và ý nghĩa của sơ đồ hệ thống lọc nước sinh hoạt
Khái niệm
Sơ đồ hệ thống lọc nước sinh hoạt là bản mô tả trực quan toàn bộ quy trình xử lý nước – từ khi nước đầu vào được bơm lên cho đến khi trở thành nước sạch dùng trong sinh hoạt.
Trên sơ đồ thể hiện vị trí, thứ tự và mối liên kết giữa các thiết bị: bể chứa, máy bơm, cột lọc, van điều khiển, bồn nước sau lọc…
Ý nghĩa
- Giúp kỹ sư và người vận hành dễ dàng theo dõi, bảo trì hệ thống.
- Là cơ sở để thiết kế công suất, tính toán vật liệu lọc và bố trí không gian hợp lý.
- Giúp kiểm soát chất lượng nước, đảm bảo quy trình vận hành đúng kỹ thuật.
- Tăng tuổi thọ thiết bị, tối ưu chi phí đầu tư và vận hành.
Cấu tạo cơ bản của hệ thống lọc nước sinh hoạt
Một sơ đồ hệ thống lọc nước sinh hoạt hoàn chỉnh thường bao gồm 8 bộ phận chính sau:
- Nguồn nước đầu vào: Nước giếng khoan, nước máy hoặc nước mặt.
- Bể chứa hoặc bồn đầu nguồn: Giúp ổn định lưu lượng, lắng cặn thô trước khi bơm.
- Máy bơm cấp: Tạo áp lực đẩy nước qua các cột lọc.
- Cột lọc đa tầng: Gồm các lớp sỏi, cát thạch anh, mangan, anthracite – loại bỏ cặn, sắt, mangan, amoni.
- Cột than hoạt tính: Khử mùi, màu, clo dư và hấp phụ các hợp chất hữu cơ.
- Cột làm mềm (nếu cần): Sử dụng hạt trao đổi ion để giảm độ cứng, loại bỏ Ca²⁺, Mg²⁺.
- Bộ lọc tinh hoặc màng RO: Loại bỏ vi khuẩn, kim loại nặng, tạp chất siêu nhỏ.
- Bồn chứa nước sau lọc: Lưu trữ nước sạch dùng cho sinh hoạt hàng ngày.
Nguyên lý hoạt động của sơ đồ hệ thống lọc nước sinh hoạt
Sơ đồ hệ thống lọc nước sinh hoạt hoạt động theo nguyên tắc tuần tự, xử lý từ thô đến tinh:
- Nước đầu vào được bơm từ giếng hoặc bể chứa lên hệ thống.
- Cột lọc thô giữ lại cặn bẩn, đất cát, rỉ sét, bùn lơ lửng.
- Cột lọc khử sắt – mangan oxy hóa và kết tủa các kim loại nặng.
- Cột than hoạt tính hấp phụ mùi, clo, chất hữu cơ hòa tan.
- Cột làm mềm hoặc màng RO xử lý triệt để các ion gây cứng và tạp chất siêu nhỏ.
- Nước sau lọc được chứa trong bồn và phân phối tới các thiết bị sử dụng như vòi nước, máy giặt, bình nóng lạnh, v.v.
Các dạng sơ đồ hệ thống lọc nước sinh hoạt phổ biến
Tùy vào quy mô và nhu cầu sử dụng, sơ đồ hệ thống lọc nước sinh hoạt được chia thành ba dạng chính:
Sơ đồ lọc nước sinh hoạt gia đình
- Gồm 2–3 cột lọc nối tiếp.
- Xử lý nước giếng khoan hoặc nước máy bị nhiễm sắt, mangan.
- Lưu lượng 0,5–1,5m³/giờ.
Sơ đồ lọc nước sinh hoạt khu dân cư, biệt thự
- Công suất lớn hơn, thường 3–10m³/giờ.
- Có thêm bể chứa, hệ thống van bán tự động, rửa ngược định kỳ.
- Đảm bảo cấp nước ổn định cho nhiều hộ gia đình cùng lúc.
Các yếu tố cần xem xét khi thiết kế sơ đồ hệ thống lọc nước sinh hoạt
Để đảm bảo hiệu quả vận hành lâu dài, khi thiết kế sơ đồ lọc nước sinh hoạt, cần chú ý:
- Phân tích nguồn nước đầu vào: xác định nồng độ sắt, mangan, amoni, độ cứng, độ đục, pH…
- Tính toán công suất lọc: dựa vào số người sử dụng và nhu cầu nước trung bình/ngày.
- Lựa chọn vật liệu lọc đạt chuẩn, có chứng nhận an toàn.
- Bố trí thiết bị hợp lý, đảm bảo thuận tiện bảo dưỡng.
- Lắp đặt van xả rửa tự động để vệ sinh cột lọc định kỳ, duy trì hiệu quả.

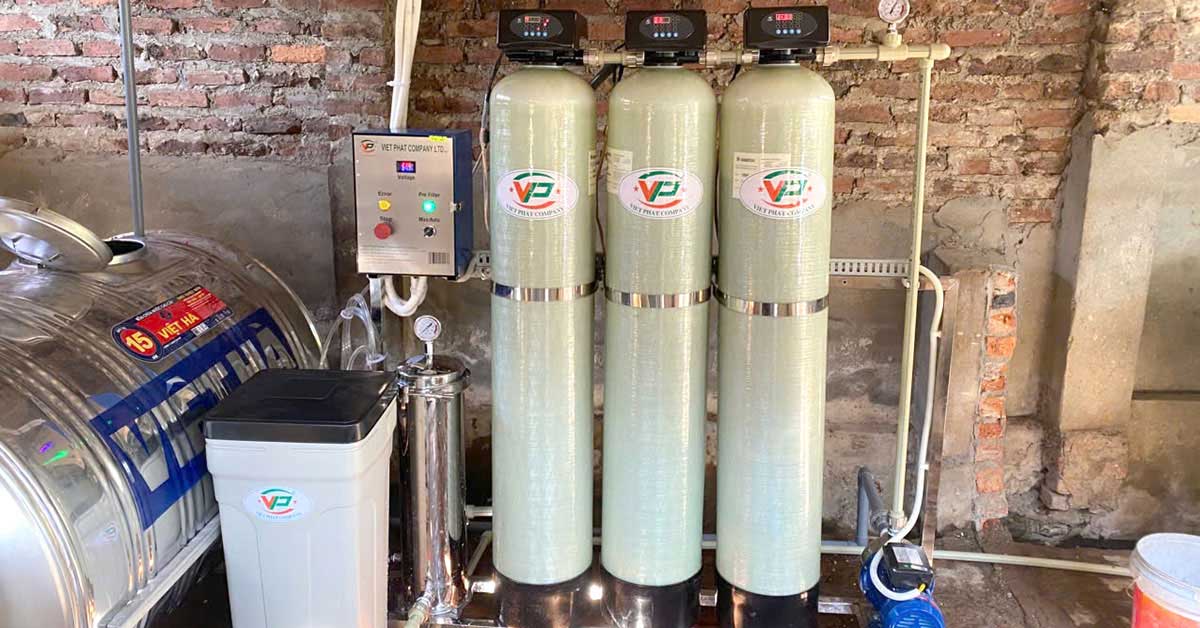

Ưu điểm khi sử dụng hệ thống lọc nước sinh hoạt do Việt Phát thiết kế
- Khảo sát tận nơi, tư vấn miễn phí theo đặc thù nguồn nước từng khu vực.
- Thiết bị chính hãng, vật liệu nhập khẩu châu Âu và Nhật Bản.
- Thiết kế chuẩn kỹ thuật, đảm bảo nước sau lọc đạt QCVN 01-1:2024/BYT.
- Hệ thống tối ưu chi phí, dễ vận hành, bảo trì đơn giản.
- Đội ngũ kỹ sư giàu kinh nghiệm, gần 15 năm trong lĩnh vực xử lý nước sinh hoạt và công nghiệp.
Kết luận
Việc hiểu và lựa chọn sơ đồ hệ thống lọc nước sinh hoạt phù hợp là bước nền quan trọng để đảm bảo nguồn nước sạch, an toàn và tiết kiệm chi phí cho người sử dụng. Một sơ đồ được thiết kế đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, giảm hao mòn thiết bị và đảm bảo chất lượng nước ổn định lâu dài.
Bạn cần tư vấn lắp đặt hệ thống lọc nước đầu nguồn, lọc nước sinh hoạt phù hợp? Liên hệ ngay Việt Phát để được khảo sát và báo giá giải pháp trọn gói.
