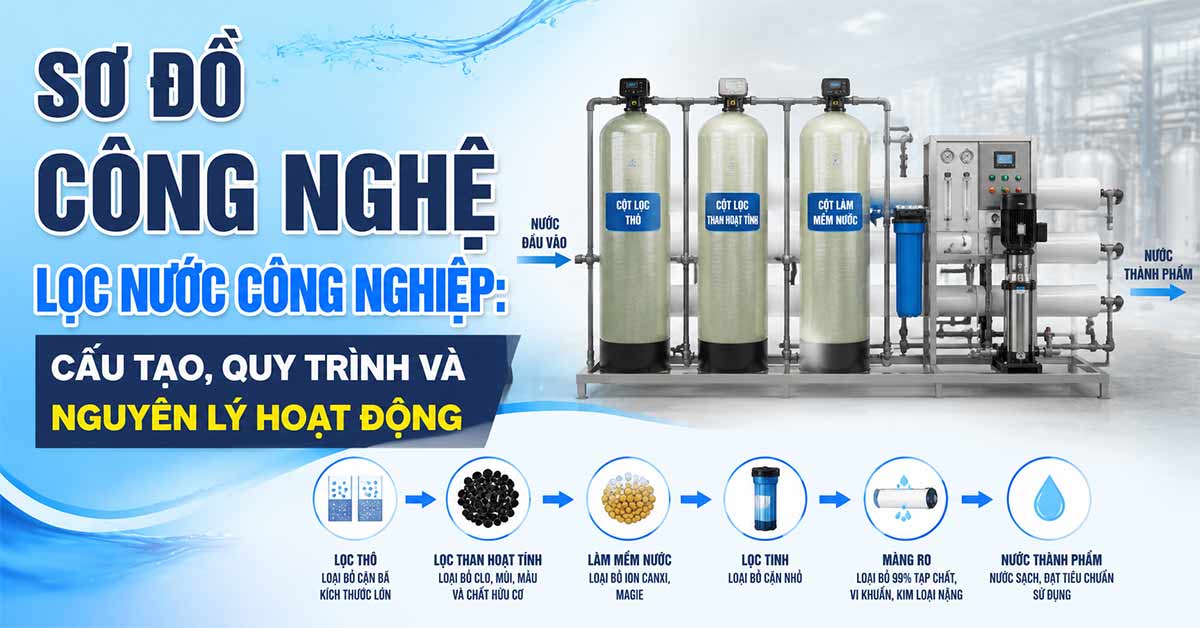

Sơ Đồ Công Nghệ Lọc Nước Công Nghiệp: Cấu Tạo, Quy Trình Và Nguyên Lý Hoạt Động

Nước là nguyên liệu quan trọng trong nhiều ngành sản xuất. Chất lượng nước ảnh hưởng trực tiếp đến hiệu suất thiết bị và chất lượng sản phẩm. Vì vậy, doanh nghiệp cần lựa chọn công nghệ xử lý phù hợp với nguồn nước thực tế. Sơ đồ công nghệ lọc nước công nghiệp giúp thể hiện toàn bộ quy trình xử lý theo trình tự khoa học. Mỗi công đoạn đều có nhiệm vụ riêng. Khi được thiết kế đúng, hệ thống sẽ vận hành ổn định, tiết kiệm chi phí và đáp ứng các tiêu chuẩn kỹ thuật trong thời gian dài.

Sơ đồ công nghệ lọc nước công nghiệp là gì?

Sơ đồ công nghệ lọc nước công nghiệp là bản mô tả toàn bộ quá trình xử lý nước từ nguồn cấp đến điểm sử dụng. Trong sơ đồ thể hiện vị trí của từng thiết bị, hướng dòng chảy và chức năng của mỗi công đoạn. Đây là cơ sở để kỹ sư thiết kế, lắp đặt và vận hành hệ thống đúng yêu cầu.

Một sơ đồ hoàn chỉnh không chỉ thể hiện trình tự xử lý mà còn phản ánh mối liên kết giữa các thiết bị. Nhờ đó, nước được xử lý theo từng bước và giảm dần các tạp chất. Hệ thống cũng vận hành ổn định hơn, đồng thời hạn chế sự cố trong quá trình khai thác.

Vai trò của sơ đồ công nghệ lọc nước công nghiệp

Không phải mọi nguồn nước đều có thành phần giống nhau. Nước ngầm thường chứa sắt, mangan và độ cứng cao. Trong khi đó, nước mặt lại có nhiều chất hữu cơ và vi sinh vật. Vì vậy, mỗi hệ thống cần một cấu hình xử lý phù hợp. Sơ đồ công nghệ lọc nước công nghiệp giúp kỹ sư lựa chọn đúng thiết bị và bố trí theo trình tự hợp lý.

Ngoài việc nâng cao hiệu quả xử lý, sơ đồ còn hỗ trợ công tác vận hành. Người quản lý dễ dàng theo dõi từng công đoạn và kiểm tra thiết bị khi cần. Việc bảo trì cũng thuận lợi hơn vì vị trí của từng cụm xử lý đã được xác định rõ từ đầu.

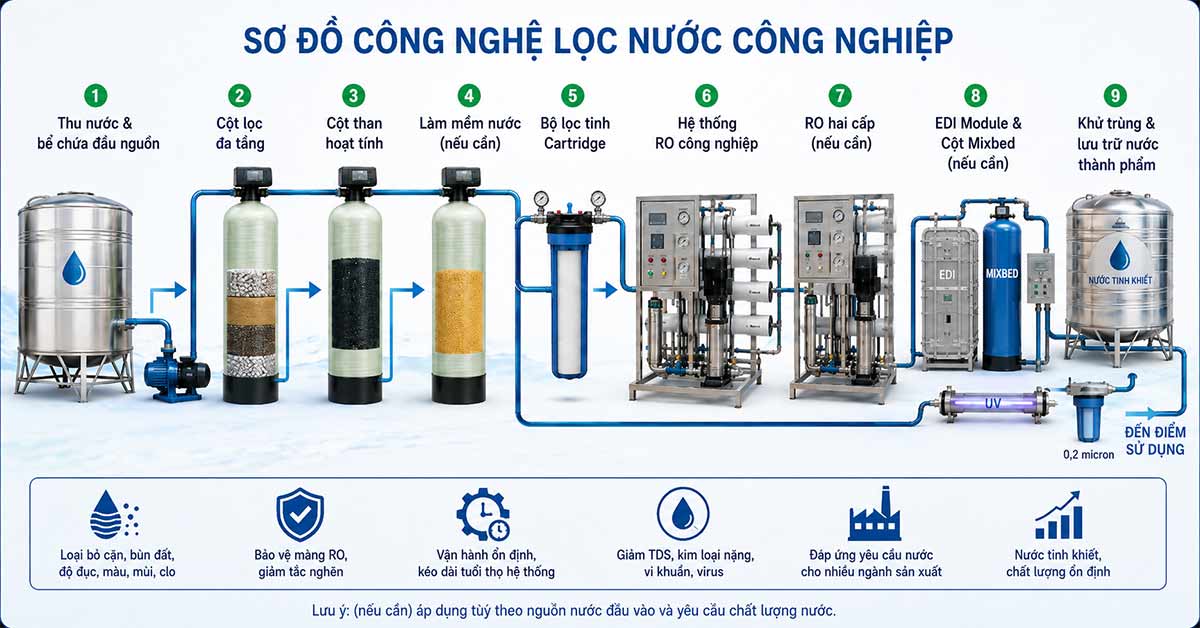

Sơ đồ công nghệ lọc nước công nghiệp gồm những công đoạn nào?

Một sơ đồ công nghệ lọc nước công nghiệp tiêu chuẩn được thiết kế theo trình tự xử lý liên tục. Mỗi công đoạn đảm nhận một nhiệm vụ riêng. Nước chỉ chuyển sang bước tiếp theo khi đã đạt yêu cầu xử lý ở công đoạn trước. Cách bố trí này giúp nâng cao hiệu quả làm sạch, giảm tải cho thiết bị phía sau và kéo dài tuổi thọ toàn bộ hệ thống.

Thu nước và bể chứa đầu nguồn

Nguồn cấp có thể là nước máy, nước ngầm hoặc nước mặt. Nước được dẫn về bể chứa đầu nguồn để ổn định lưu lượng trước khi xử lý. Bể chứa còn giúp hệ thống duy trì hoạt động khi lưu lượng cấp thay đổi. Sau đó, bơm đầu nguồn đưa nước đến các thiết bị tiền xử lý. Công suất bơm được tính toán theo lưu lượng thiết kế. Áp lực làm việc phải đủ để nước đi qua toàn bộ dây chuyền mà vẫn bảo đảm hiệu suất ổn định.

Cột lọc đa tầng

Nước sau bơm cấp đi qua cột lọc đa tầng. Thiết bị thường chứa sỏi đỡ, cát thạch anh và vật liệu mangan. Các lớp vật liệu phối hợp để giữ lại cặn lơ lửng, bùn đất và các hạt có kích thước lớn. Nếu nguồn nước chứa nhiều sắt hoặc mangan, vật liệu chuyên dụng sẽ hỗ trợ quá trình oxy hóa và giữ lại các kim loại này. Công đoạn tiền xử lý giúp giảm độ đục và bảo vệ các thiết bị phía sau.

Cột than hoạt tính

Sau khi loại bỏ cặn, nước tiếp tục đi qua cột than hoạt tính. Vật liệu này có khả năng hấp phụ chất hữu cơ, màu, mùi và clo dư. Việc loại bỏ clo rất quan trọng vì chất oxy hóa có thể làm hỏng màng RO. Ngoài ra, than hoạt tính còn cải thiện chất lượng nước đầu vào và giúp hệ thống vận hành ổn định hơn. Đây là công đoạn gần như luôn có trong các hệ thống lọc nước công nghiệp hiện nay.

Thiết bị làm mềm nước (nếu cần)

Nếu nguồn nước có độ cứng cao, hệ thống sẽ bổ sung cột làm mềm nước. Thiết bị sử dụng hạt nhựa trao đổi ion để thay thế ion canxi và magie bằng ion natri. Quá trình này giúp hạn chế hiện tượng đóng cặn trên màng RO và đường ống. Sau một thời gian sử dụng, hạt nhựa được hoàn nguyên bằng dung dịch muối. Việc làm mềm nước góp phần kéo dài tuổi thọ của toàn bộ hệ thống.

Bộ lọc tinh Cartridge

Sau tiền xử lý, nước đi qua bộ lọc tinh Cartridge. Thiết bị thường sử dụng lõi lọc có kích thước từ 1 đến 5 micron. Các hạt cặn rất nhỏ sẽ được giữ lại trước khi nước đi vào bơm cao áp. Nhờ đó, màng RO được bảo vệ tốt hơn và nguy cơ tắc nghẽn cũng giảm đáng kể. Bộ lọc tinh là công đoạn không thể thiếu trong hầu hết các hệ thống RO công nghiệp.

Hệ thống RO công nghiệp

Đây là công đoạn xử lý chính trong sơ đồ công nghệ lọc nước công nghiệp. Bơm cao áp tạo áp lực để nước đi qua màng thẩm thấu ngược. Màng RO chỉ cho phân tử nước đi qua và giữ lại phần lớn muối hòa tan, kim loại nặng, vi khuẩn, virus cùng nhiều tạp chất khác. Chất lượng nước sau RO đáp ứng yêu cầu của nhiều ngành sản xuất. Đồng thời, công đoạn này cũng làm giảm đáng kể chỉ số TDS của nước.

Hệ thống RO hai cấp (nếu cần)

Một số lĩnh vực yêu cầu nước có độ tinh khiết cao hơn khả năng xử lý của RO một cấp. Khi đó, nước sau RO sẽ được đưa qua bồn trung gian rồi tiếp tục vào hệ thống RO hai cấp. Công nghệ này giúp giảm thêm tổng chất rắn hòa tan và nâng cao chất lượng nước đầu ra. RO hai cấp thường được áp dụng trong ngành điện tử, dược phẩm, mỹ phẩm và các phòng thí nghiệm.

Hệ thống EDI hoặc Mixbed (nếu cần)

Khi cần nước siêu tinh khiết, hệ thống sẽ bổ sung EDI hoặc Mixbed sau RO. EDI sử dụng điện trường kết hợp màng trao đổi ion để loại bỏ ion liên tục mà không cần hoàn nguyên hóa chất. Trong khi đó, Mixbed sử dụng hỗn hợp hạt nhựa cation và anion để trao đổi các ion còn lại trong nước. Tùy yêu cầu chất lượng nước, hệ thống có thể sử dụng EDI, Mixbed hoặc kết hợp cả hai công nghệ nhằm đạt độ dẫn điện rất thấp.

Khử trùng và lưu trữ nước thành phẩm

Sau công đoạn xử lý cuối, nước được đưa vào bồn chứa nước tinh khiết. Bơm tuần hoàn sẽ cấp nước qua đèn UV để tiêu diệt vi sinh vật phát sinh trong quá trình lưu trữ. Một số hệ thống còn bổ sung bộ lọc tinh 0,2 micron trước điểm sử dụng nhằm giữ lại các hạt siêu nhỏ. Quy trình này giúp chất lượng nước luôn ổn định và đáp ứng yêu cầu của các dây chuyền sản xuất hiện đại.

Các yếu tố ảnh hưởng đến sơ đồ công nghệ lọc nước công nghiệp

Không có một cấu hình xử lý phù hợp với mọi nguồn nước. Mỗi dự án đều cần khảo sát và phân tích mẫu nước trước khi lựa chọn công nghệ. Đây là bước quan trọng giúp hệ thống đạt hiệu quả xử lý và tối ưu chi phí đầu tư.

Nguồn nước đầu vào là yếu tố quyết định đầu tiên. Nước ngầm thường chứa sắt, mangan và độ cứng cao. Trong khi đó, nước mặt lại có nhiều chất hữu cơ, rong rêu và vi sinh vật. Nước máy có chất lượng ổn định hơn nhưng vẫn cần loại bỏ clo dư và giảm tổng chất rắn hòa tan nếu sử dụng trong sản xuất.

Bên cạnh nguồn nước, tiêu chuẩn nước đầu ra cũng ảnh hưởng trực tiếp đến cấu hình hệ thống. Nước dùng cho lò hơi sẽ có yêu cầu khác nước dùng trong ngành thực phẩm. Đối với điện tử hoặc dược phẩm, tiêu chuẩn còn khắt khe hơn. Vì vậy, kỹ sư cần lựa chọn công nghệ phù hợp ngay từ giai đoạn thiết kế.

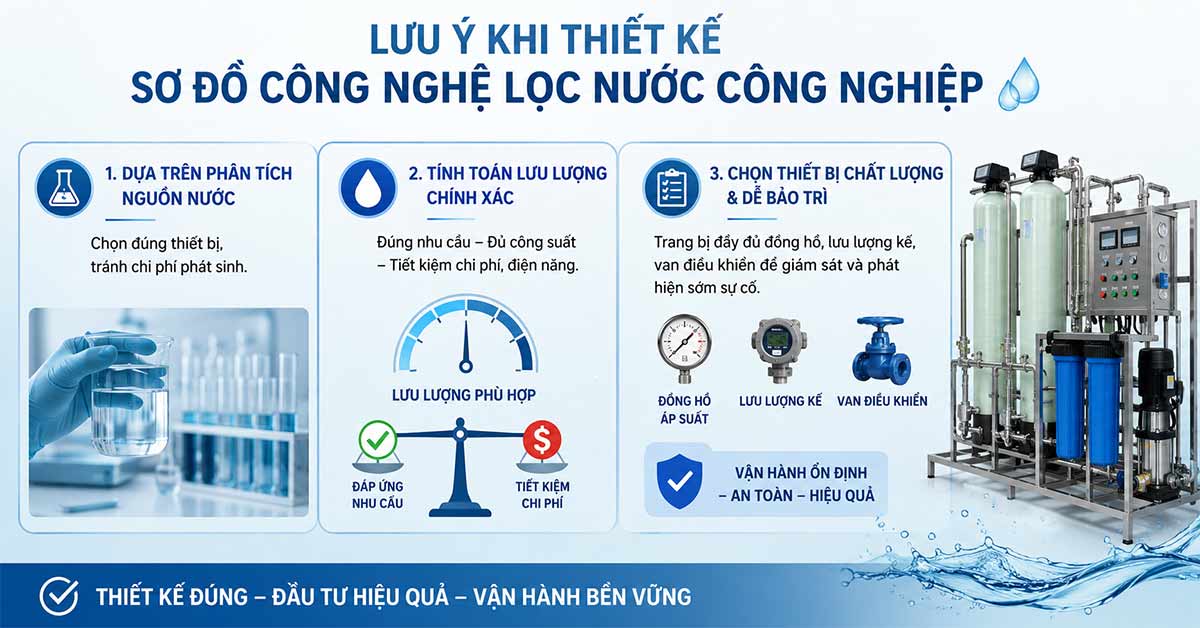

Lưu ý khi thiết kế sơ đồ công nghệ lọc nước công nghiệp

Thiết kế hệ thống cần dựa trên kết quả phân tích nguồn nước thay vì sử dụng một cấu hình cố định. Điều này giúp lựa chọn đúng thiết bị và tránh phát sinh chi phí không cần thiết trong quá trình đầu tư.

Lưu lượng sử dụng cũng cần được tính toán chính xác. Nếu công suất quá nhỏ, hệ thống sẽ không đáp ứng nhu cầu sản xuất. Ngược lại, công suất quá lớn sẽ làm tăng chi phí đầu tư và tiêu hao điện năng. Vì vậy, việc xác định đúng nhu cầu sử dụng là rất quan trọng.

Ngoài ra, doanh nghiệp nên lựa chọn thiết bị có nguồn gốc rõ ràng và dễ bảo trì. Hệ thống cũng cần bố trí đầy đủ đồng hồ áp suất, lưu lượng kế và van điều khiển. Những thiết bị này giúp theo dõi quá trình vận hành và phát hiện sớm các bất thường.

Ứng dụng của hệ thống lọc nước công nghiệp

Hiện nay, hệ thống lọc nước công nghiệp được ứng dụng trong hầu hết các lĩnh vực sản xuất. Mỗi ngành sẽ lựa chọn cấu hình phù hợp với yêu cầu chất lượng nước và đặc điểm của dây chuyền công nghệ.

Trong ngành thực phẩm và đồ uống, hệ thống tạo nguồn nước đạt tiêu chuẩn chế biến và vệ sinh thiết bị. Ngành dược phẩm sử dụng nước có độ tinh khiết cao để sản xuất thuốc và pha chế dung dịch. Các nhà máy điện tử lại yêu cầu nước siêu tinh khiết nhằm bảo vệ linh kiện và nâng cao chất lượng sản phẩm.

Ngoài ra, hệ thống còn được sử dụng trong sản xuất mỹ phẩm, hóa chất, lò hơi, bệnh viện, phòng thí nghiệm, dệt nhuộm và nhiều lĩnh vực công nghiệp khác. Việc lựa chọn đúng công nghệ giúp doanh nghiệp nâng cao hiệu quả sản xuất và giảm chi phí vận hành trong thời gian dài.

Lợi ích khi thiết kế đúng sơ đồ công nghệ lọc nước công nghiệp

Một hệ thống được thiết kế đúng sẽ giúp các thiết bị hoạt động đồng bộ và phát huy tối đa hiệu suất xử lý. Chất lượng nước đầu ra luôn ổn định, đồng thời giảm nguy cơ hư hỏng thiết bị trong quá trình vận hành.

Bên cạnh hiệu quả xử lý, hệ thống còn giúp tiết kiệm điện năng, hóa chất và chi phí bảo trì. Tuổi thọ của màng RO và các vật liệu lọc cũng được kéo dài nhờ tiền xử lý đúng kỹ thuật. Đây là yếu tố quan trọng giúp doanh nghiệp tối ưu chi phí đầu tư trong dài hạn.

Kết luận

Sơ đồ công nghệ lọc nước công nghiệp là nền tảng để xây dựng một hệ thống xử lý nước hiệu quả và ổn định. Mỗi công đoạn trong quy trình đều có vai trò riêng và liên kết chặt chẽ với nhau. Khi được thiết kế đúng, hệ thống sẽ tạo ra nguồn nước đáp ứng yêu cầu sản xuất, đồng thời nâng cao tuổi thọ thiết bị và giảm chi phí vận hành.

Để lựa chọn cấu hình phù hợp, doanh nghiệp cần đánh giá đầy đủ chất lượng nguồn nước, công suất sử dụng và tiêu chuẩn nước đầu ra. Đây là cơ sở để xây dựng sơ đồ công nghệ lọc nước công nghiệp tối ưu, đáp ứng nhu cầu hiện tại và sẵn sàng mở rộng trong tương lai.
