Quy Trình Thiết Kế Hệ Thống Lọc Nước Công Nghiệp Chuẩn Kỹ Thuật

Nước sử dụng trong sản xuất cần đáp ứng yêu cầu riêng về chất lượng và lưu lượng. Mỗi ngành nghề lại có tiêu chuẩn nước đầu vào khác nhau. Vì vậy, thiết kế hệ thống lọc nước không thể dựa trên một cấu hình cố định. Quy trình thiết kế hệ thống lọc nước công nghiệp cần bắt đầu từ khảo sát nguồn nước và nhu cầu thực tế. Sau đó, kỹ thuật viên mới lựa chọn công nghệ, tính toán thiết bị và xây dựng phương án vận hành. Một thiết kế tốt còn phải cân bằng giữa chất lượng nước, công suất, diện tích và chi phí. Đây là cơ sở giúp hệ thống hoạt động ổn định trong thời gian dài.

Vì sao cần thực hiện đúng quy trình thiết kế hệ thống lọc nước công nghiệp?

Hệ thống lọc nước công nghiệp thường có nhiều công đoạn nối tiếp. Mỗi công đoạn đảm nhận một nhiệm vụ xử lý riêng. Nếu lựa chọn sai ngay từ đầu, các thiết bị phía sau có thể bị quá tải. Chi phí thay vật liệu và bảo trì cũng tăng theo.

Chất lượng nước đầu vào và phương án tiền xử lý có ảnh hưởng trực tiếp đến thiết kế màng RO. Tiền xử lý phù hợp giúp giảm tải cho màng và hạn chế nhu cầu vệ sinh.

Vì vậy, quy trình thiết kế hệ thống lọc nước công nghiệp phải xem toàn bộ hệ thống như một chuỗi xử lý liên kết. Không nên lựa chọn từng thiết bị riêng lẻ theo công suất danh nghĩa. Công suất thực tế còn phụ thuộc vào đặc tính nguồn nước, thời gian vận hành và chất lượng nước cần đạt.

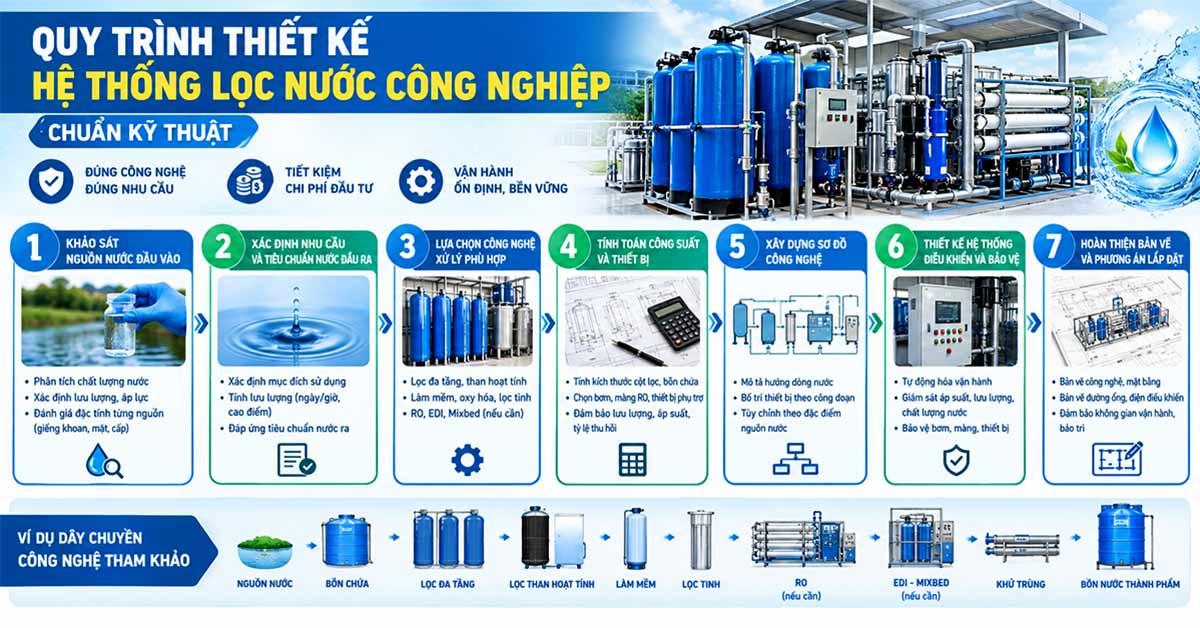

Quy trình thiết kế hệ thống lọc nước công nghiệp chuẩn kỹ thuật

Để hệ thống lọc nước công nghiệp hoạt động ổn định, việc thiết kế cần được thực hiện theo trình tự kỹ thuật rõ ràng. Mỗi bước đều có vai trò riêng, từ khảo sát nguồn nước, xác định công suất đến lựa chọn công nghệ và tính toán thiết bị. Quy trình thiết kế hệ thống lọc nước công nghiệp khoa học sẽ giúp xử lý đúng các chỉ tiêu cần kiểm soát. Đồng thời, phương án này còn hạn chế đầu tư dư thừa và giảm chi phí vận hành. Dưới đây là các bước quan trọng cần thực hiện khi xây dựng một hệ thống hoàn chỉnh.

Bước 1: Khảo sát nguồn nước đầu vào

Đây là bước đầu tiên trong quy trình thiết kế hệ thống lọc nước công nghiệp. Kỹ thuật viên cần xác định nguồn nước đang sử dụng là nước giếng khoan, nước mặt hay nước cấp. Mỗi nguồn có đặc điểm ô nhiễm khác nhau.

Nước giếng khoan thường cần quan tâm đến sắt, mangan, độ cứng, amoni và một số kim loại. Nước mặt thường có độ đục, chất hữu cơ và vi sinh cao hơn. Trong khi đó, nước cấp có thể chứa clo dư hoặc các chất hòa tan cần kiểm soát.

Mẫu nước nên được phân tích trước khi lựa chọn công nghệ. Một số chỉ tiêu quan trọng gồm pH, độ đục, TDS, độ cứng, sắt, mangan, amoni và vi sinh. Với hệ thống có màng RO, cần đánh giá thêm các yếu tố có khả năng gây đóng cặn hoặc ảnh hưởng đến màng.

Khảo sát cũng cần xem xét lưu lượng nguồn nước. Lưu lượng bơm, áp lực đường ống và khả năng cấp nước liên tục đều ảnh hưởng đến cấu hình hệ thống.

Bước 2: Xác định nhu cầu và tiêu chuẩn nước đầu ra

Sau khi xác định chất lượng nước đầu vào, quy trình thiết kế hệ thống lọc nước công nghiệp chuyển sang xác định mục tiêu sử dụng. Đây là căn cứ quan trọng để lựa chọn cấp độ xử lý.

Nước sau lọc có thể phục vụ sinh hoạt, sản xuất thực phẩm, cấp cho lò hơi hoặc làm nước tinh khiết. Mỗi mục đích có yêu cầu chất lượng khác nhau. Do đó, không nên sử dụng cùng một cấu hình cho mọi nhà máy.

Cần xác định rõ lưu lượng nước cần dùng theo ngày và theo giờ. Ngoài công suất trung bình, kỹ thuật còn phải tính đến thời điểm tiêu thụ cao nhất. Hệ thống nên có khả năng đáp ứng nhu cầu thực tế mà không phải vận hành quá tải.

Bước 3: Lựa chọn công nghệ xử lý phù hợp

Trong quy trình thiết kế hệ thống lọc nước công nghiệp, lựa chọn công nghệ là phần đòi hỏi nhiều kinh nghiệm kỹ thuật. Công nghệ phải giải quyết đúng nhóm chất cần loại bỏ. Không nên lắp đặt thiết bị chỉ dựa vào tên gọi hoặc công suất.

Với nguồn nước có nhiều cặn và độ đục, hệ thống thường cần lọc đa tầng hoặc lọc áp lực. Nếu nước chứa sắt và mangan, có thể kết hợp oxy hóa với vật liệu lọc chuyên dụng. Trường hợp độ cứng cao, thiết bị làm mềm bằng hạt trao đổi ion có thể được sử dụng.

Than hoạt tính thường được bố trí khi cần giảm chất hữu cơ, mùi và một số chất gây ảnh hưởng đến công đoạn sau. Lọc tinh bằng lõi lọc giúp giữ lại các hạt nhỏ trước khi nước đi vào thiết bị chính.

Đối với yêu cầu khử muối hoặc giảm chất rắn hòa tan, màng RO là một lựa chọn phổ biến. Nếu cần chất lượng nước cao hơn, hệ thống có thể kết hợp thêm trao đổi ion, EDI hoặc Mixbed tùy mục tiêu sử dụng.

Bước 4: Tính toán công suất và thiết bị

Một quy trình thiết kế hệ thống lọc nước công nghiệp đạt yêu cầu không chỉ lựa chọn công nghệ. Kỹ thuật viên phải tính toán kích thước thiết bị theo điều kiện vận hành thực tế.

Cột lọc cần được tính theo lưu lượng và tốc độ lọc phù hợp với từng loại vật liệu. Bồn chứa phải đáp ứng lượng nước cần sử dụng và thời gian vận hành. Máy bơm cần bảo đảm lưu lượng, cột áp và điều kiện làm việc của toàn hệ thống.

Với hệ thống RO, kỹ thuật cần tính số lượng màng, lưu lượng qua màng, áp suất vận hành và tỷ lệ thu hồi. Tiền xử lý cũng phải đủ khả năng bảo vệ màng trước khi nước đi vào cụm RO. Đây là nguyên tắc quan trọng vì thiết kế tiền xử lý không phù hợp có thể làm tăng chi phí vận hành màng.

Ngoài thiết bị chính, cần tính cả đường ống, van, đồng hồ áp suất, lưu lượng kế, thiết bị đo chất lượng nước và tủ điều khiển.

Bước 5: Xây dựng sơ đồ công nghệ

Sau khi hoàn thành các tính toán, quy trình thiết kế hệ thống lọc nước công nghiệp cần được thể hiện thành sơ đồ công nghệ rõ ràng. Sơ đồ phải mô tả hướng dòng nước qua từng công đoạn.

Một cấu hình tham khảo có thể gồm: Nguồn nước → Bồn chứa → Lọc đa tầng → Lọc than hoạt tính → Làm mềm → Lọc tinh → RO (nếu cẩn) → EDI – Mixbed (nếu cần) → Khử trùng → Bồn nước thành phẩm.

Tùy chất lượng nước, sơ đồ có thể bổ sung công đoạn oxy hóa, lọc sắt mangan, siêu lọc hoặc các thiết bị khử khoáng. Không phải hệ thống nào cũng cần đầy đủ các công đoạn trên.

Việc bố trí thiết bị cũng cần tính đến không gian bảo trì. Cột lọc phải có khoảng trống phù hợp để thay vật liệu. Cụm RO cần thuận tiện khi tháo lắp màng. Tủ điện và thiết bị đo nên được bố trí tại vị trí dễ quan sát.

Bước 6: Thiết kế hệ thống điều khiển và bảo vệ

Tự động hóa ngày càng được sử dụng phổ biến trong hệ thống lọc nước công nghiệp. Vì vậy, quy trình thiết kế hệ thống lọc nước công nghiệp cần tính đến phương án điều khiển ngay từ giai đoạn đầu.

Tủ điện có thể điều khiển bơm cấp, bơm cao áp, van tự động và chu trình rửa lọc. Các tín hiệu áp suất, lưu lượng và chất lượng nước có thể được đưa về hệ thống điều khiển. Điều này giúp người vận hành phát hiện bất thường nhanh hơn.

Các cơ chế bảo vệ cũng cần được tính toán. Ví dụ, bơm có thể được bảo vệ khi thiếu nước. Cụm RO cần kiểm soát áp suất và lưu lượng. Hệ thống cũng có thể tự động dừng khi chất lượng nước không đạt điều kiện cài đặt.

Bước 7: Hoàn thiện bản vẽ và phương án lắp đặt

Sau khi chốt công nghệ, kỹ thuật viên tiến hành triển khai bản vẽ. Hồ sơ có thể gồm sơ đồ công nghệ, mặt bằng bố trí thiết bị, bản vẽ đường ống và bản vẽ điện điều khiển.

Bản vẽ cần thể hiện đúng vị trí từng thiết bị. Các tuyến ống phải được phân biệt rõ giữa nước thô, nước sau lọc và nước thành phẩm. Hướng dòng cũng cần thể hiện thống nhất với sơ đồ công nghệ.

Không gian lắp đặt cần đủ cho vận hành và bảo trì. Đây là yếu tố thường bị bỏ qua khi thiết kế hệ thống có nhiều cột lọc và thiết bị phụ trợ. Một hệ thống vận hành tốt phải thuận tiện cho việc kiểm tra, vệ sinh và thay thế linh kiện.

Những yếu tố cần lưu ý khi thiết kế hệ thống lọc nước công nghiệp

Một thiết kế hiệu quả cần cân bằng giữa chất lượng nước và chi phí đầu tư. Hệ thống quá đơn giản có thể không đáp ứng yêu cầu. Ngược lại, cấu hình quá nhiều công đoạn sẽ làm tăng chi phí không cần thiết.

Doanh nghiệp cũng nên tính đến chi phí vận hành ngay từ đầu. Các khoản cần xem xét gồm điện năng, vật liệu lọc, lõi lọc, hóa chất, màng RO và chi phí bảo trì. Thiết kế có chi phí đầu tư thấp nhưng vận hành cao chưa chắc là phương án kinh tế.

Khả năng mở rộng cũng cần được tính đến. Nếu nhà máy dự kiến tăng sản lượng, hệ thống nên có phương án bổ sung thiết bị hoặc tăng công suất. Cách tiếp cận này giúp hạn chế việc phải thay mới toàn bộ dây chuyền trong tương lai.

Việt Phát – Đơn vị tư vấn, sản xuất và lắp đặt hệ thống lọc nước công nghiệp

Việt Phát là đơn vị chuyên tư vấn, thiết kế, sản xuất và lắp đặt hệ thống xử lý nước công nghiệp theo nhu cầu thực tế của từng doanh nghiệp. Các giải pháp được xây dựng dựa trên chất lượng nguồn nước, công suất sử dụng và yêu cầu nước đầu ra. Từ hệ thống lọc nước thô đến dây chuyền xử lý nước tinh khiết, Việt Phát cung cấp phương án đồng bộ từ thiết kế đến triển khai. Đội ngũ kỹ thuật chú trọng tính ổn định, khả năng vận hành và hiệu quả đầu tư trong từng dự án. Bên cạnh đó, Việt Phát còn hỗ trợ bảo trì, thay thế vật tư và hướng dẫn vận hành sau khi bàn giao hệ thống.

Kết luận

Quy trình thiết kế hệ thống lọc nước công nghiệp cần được thực hiện dựa trên dữ liệu nguồn nước, nhu cầu sử dụng và tiêu chuẩn đầu ra. Các bước phải liên kết chặt chẽ từ khảo sát, phân tích nước đến lựa chọn công nghệ và tính toán thiết bị. Một hệ thống được thiết kế đúng sẽ giúp nước đầu ra ổn định, thiết bị hoạt động bền và chi phí vận hành được kiểm soát. Quan trọng hơn, doanh nghiệp có thể chủ động nâng cấp khi nhu cầu sản xuất thay đổi.

Nếu cần đầu tư hệ thống mới, doanh nghiệp nên khảo sát nguồn nước trước khi chốt thiết bị. Đây là cách giúp hạn chế lựa chọn sai công nghệ và kiểm soát tốt chi phí lâu dài.

Nếu quý khách hàng đang tìm kiếm giải pháp xử lý nước phù hợp, hiệu quả. Vui lòng liên hệ với Việt Phát để được tư vấn, khảo sát và thiết kế miễn phí.
