Cấu tạo hệ thống lọc nước RO công nghiệp

Hệ thống lọc nước RO công nghiệp là gì? Sơ đồ cấu tạo của hệ thống lọc nước RO công nghiệp như thế nào? Hãy cùng Xử Lý Nước Việt Phát tìm hiểu nhé.

Máy lọc nước RO công nghiệp là gì?

Máy lọc nước công nghiệp RO là hệ thống lọc nước tinh khiết theo công nghệ lọc màng thẩm thấu ngược, loại bỏ 99,99% tạp chất, vi khuẩn… Nước sau xử lý đảm bảo theo tiêu chuẩn QCVN 06-1:2010/BYT, mang đến sự an toàn và sức khỏe cho người dùng.

Cấu tạo hệ thống lọc nước RO công nghiệp

Sơ đồ công nghệ hệ thống lọc nước  RO công nghiệp

Dưới đây là sơ đồ hệ thống lọc nước RO công nghiệp theo nguyên lý lọc nước chuyên dụng.

1	Nguồn nước	6	Autovalve	11	Fill lọc an toàn	16	Lưu lượng kế và áp kế
2	Phao điện chống cạn	7	Cột MMF1	12	Bồn chứa nước trung chuyển	17	Đèn diệt khuẩn
3	Bồn chứa nước cấp	8	Cột MMF2	13	Bơm RO đẩy cao áp RO	18	Cốc lọc xác khuẩn
4	Bơm tiền lọc	9	Cột chứa vật liệu làm mềm MMFS	14	Màng RO	19	Bồn chứa nước thành phẩm
5	Đồng hồ áp	10	Thùng chứa NaCl	15	Tủ điện điều khiển	20	Phao điện chống tràn

Cấu tạo hệ thống lọc nước RO công nghiệp

Cấu tạo hệ thống lọc nước RO gồm 5 bộ phận lớn sau:

Thiết bị tiền lọc

Đây là giai đoạn đầu của quá trình lọc nước, giúp xử lý phần thô của nguồn nước đầu vào, tức là nước sẽ được loại bỏ các chất lơ lửng, hóa chất kim loại nặng. Để làm được chức năng đó, bộ phận này được cấu tạo nhờ hệ thống bơm cao áp và các trụ lọc lớn hay còn gọi là cột lọc thô.

Mỗi trụ lọc sẽ được cấu tạo và có chức năng khác nhau

– Cột lọc số 1: Chứa cát thạch anh, sỏi thạch anh, mangan… Có nhiệm vụ loại bỏ các tạp chất bùn đất, các chất lơ lửng, kim loại nặng…

– Cột lọc số 2: Chứa than hoạt tính giúp khử độ đục, màu và mùi vị, độc tố làm trong nước

– Cột lọc số 3: Cột lọc này có chức năng làm mềm nước, làm giảm độ cứng giúp chống bám cặn làm nghẹt màng RO phía sau

– Cột lọc tinh: giúp lọc các cặn vi lưỡng còn lại 5 Micron trở lên

Máy bơm cao áp trong hệ thống

Để vận hành được hệ thống lọc nước RO công nghiệp cần đến một áp suất nước đủ lớn để đi qua tất cả các màng lọc đặc biệt là màng lọc RO. Máy bơm cao áp sẽ đảm nhận nhiệm vụ này, được thiết kế vô cùng đặc biệt, khi hoạt động chúng tạo áp suất nước đủ lớn để quá trình thẩm thấu diễn ra nhanh hơn, hiệu quả hơn. Áp suất của một máy bơm công nghiệp có thể đạt được lên đến 200 – 230 PSI, với khả năng hoạt động liên tục 24/24

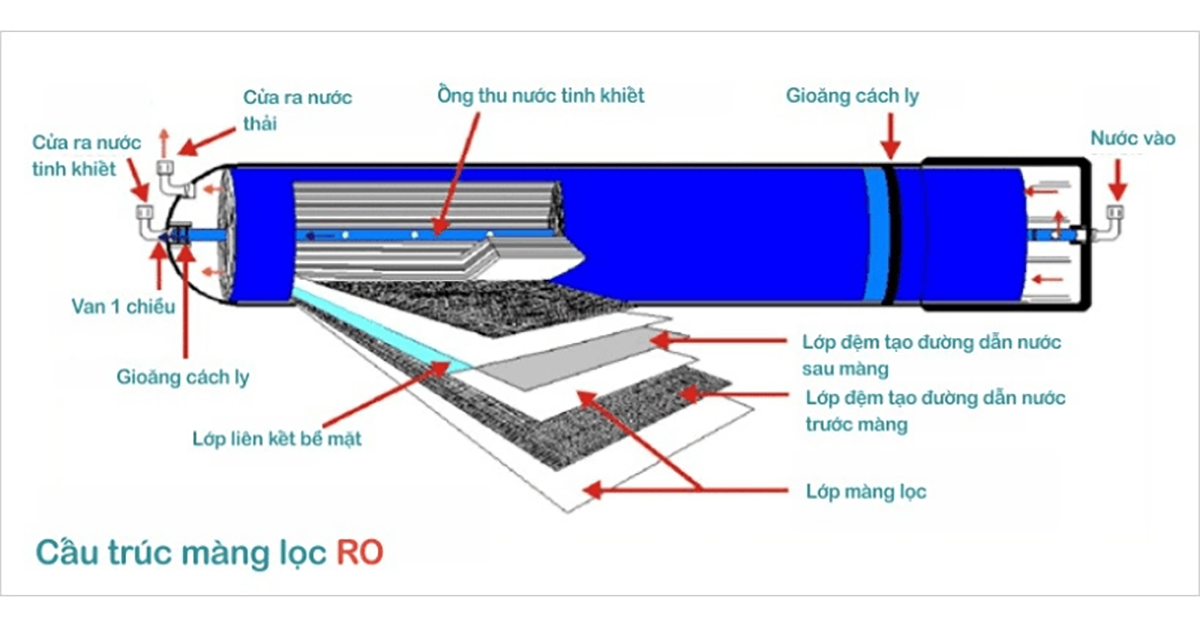

Thiết bị lọc RO trong hệ thống lọc công nghiệp

Màng RO được xem là trái tim của cả hệ thống lọc nước RO công nghiệp.

Màng lọc RO có thể loại bỏ các loại bỏ TDS, tạp chất, virus, vi khuẩn gây hại trong nước. Số lượng màng lọc RO sẽ phụ thước vào nhu cầu, nguồn nước. Số màng lọc RO càng nhiều, thì công suất càng lớn.

Đèn diệt khuẩn UV

Đèn diệt khuẩn UV giúp loại bỏ tới 99% vi khuẩn. Diệt khuẩn bằng đèn UV không làm thay đổi về mặt hóa học, mùi vị của nước giống như Clo. Không cần sử dụng hoá chất.

Bộ phận điều khiển

Hệ thống điều khiển bao gồm có các hệ thống bảng mạch điện tử, đồng hồ đo áp, đồng hồ đo pH, lưu lượng kế, đồng hồ đo điện trở… Giúp hệ thống lọc nước RO công nghiệp hoạt động hiệu quả, dễ dàng vận hành.

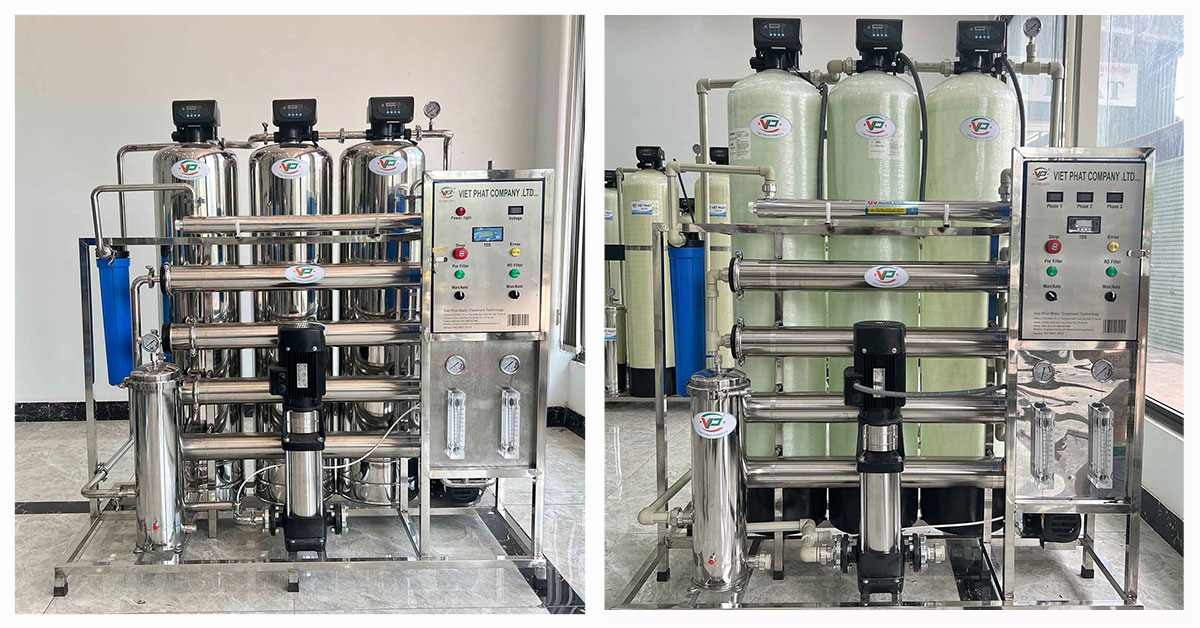

Tham khảo một số máy lọc nước RO tinh khiết:

Kết luận

Xử lý nước Việt Phát là đơn vị sản xuất trực tiếp và cung cấp dịch vụ vận chuyển, lắp đặt các dòng sản phẩm: lọc nước công nghiệp, lọc đầu nguồn, lọc nước Ro công nghiệp, làm mềm nước, xử lý nước thải, gia công bồn bể công nghiệp. Có thể cung cấp giải pháp xử lý đa dạng nguồn nước, đa dạng nhu cầu của quý khách hàng. Cảm ơn các bạn đã đọc bài viết này. Bạn đang có nhu tìm kiếm giải pháp lọc nước hãy liên hệ Việt Phát để được tư vấn miễn phí.
